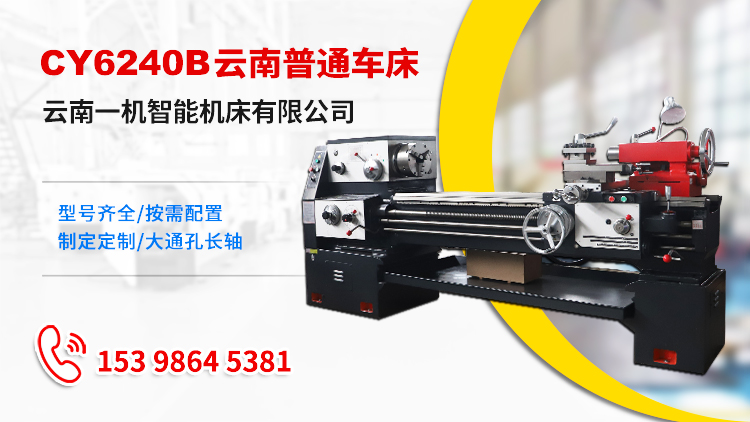

馬鞍車床特點：
1、適合加工盤類零件，能使用大回轉直徑的專用夾具。
2、鑄件均為樹脂砂工藝制造，時效定型，導軌經超音頻淬火處理，硬度達到HRC55。
3、主軸采用三點支承四道軸承高精密設計，高剛性主軸，絕對溫升不超過35℃。車頭箱內各對齒輪及花鍵軸均經過高頻淬火處理、精磨研配，確保壽命長、噪音低、振動小。
4、快速進給系統能有效提高工作效率，車螺紋和走刀中不必配換掛輪，24檔變速，主軸最高轉速達1600rpm。
5、可靠的安全裝置，配有緊急制動按鈕。同時進給系統裝有可調式過載保護裝置。
6、刀架采用內棘爪結構，刀架回位半轉鎖緊，重復定位精度高。
馬鞍車床參數：
| 項目 | 單位 | CY6140B | CY6140B | CY6150B | CY6150B | ||
| 床身上 大回轉直徑Db | mm | Φ400 | 500 | ||||
| 下刀架上 大回轉直徑 | mm | Φ220 | Φ300 | ||||
| 大可加工工件長度 | mm | 750/1000/1500/2000 | 750/1000/1500/2000 | ||||
| 下刀架 大行程范圍 | mm | 320 | 340 | ||||
| 上刀架 大行程范圍 | mm | 145 | 145 | ||||
| 主軸端部型式及代號 | 標準 | A26 | D8 | A,6 | D8 | ||
| 主軸前端錐孔 | 莫氏 | M6(公制1：20) | |||||
| 主軸通孔直徑 | mm | Φ52 | Φ82 | Φ52 | Φ82 | ||
| 大可通過棒料直徑 | mm | 上列數值減2mm | |||||
| 24級主軸轉速范圍 | r/min | 9-1600 | |||||
| 大主切削力 | N | 13700 | |||||
| 93種縱向進給范圍 | mm/rev | 0.028-6.43 | |||||
| 93種橫向進給范圍 | mm/rev | 0.012-2.73 | |||||
| 車床縱/橫向絲桿螺距 | mm | 12/5(公制) | |||||
| 48種公制螺距范圍 | mm | 0.5-224 | |||||
| 48種英制螺距范圍 | n/1" | 78 | |||||
| 42種模數螺距范圍 | m | 0.5-112 | |||||
| 45種徑節螺距范圍 | DP/1" | 56 | |||||
| 縱向快速移動速度 | mm/min | 4.5(50Hz) | |||||
| 橫向快速移動速度 | mm/min | 1.9(50Hz) | |||||

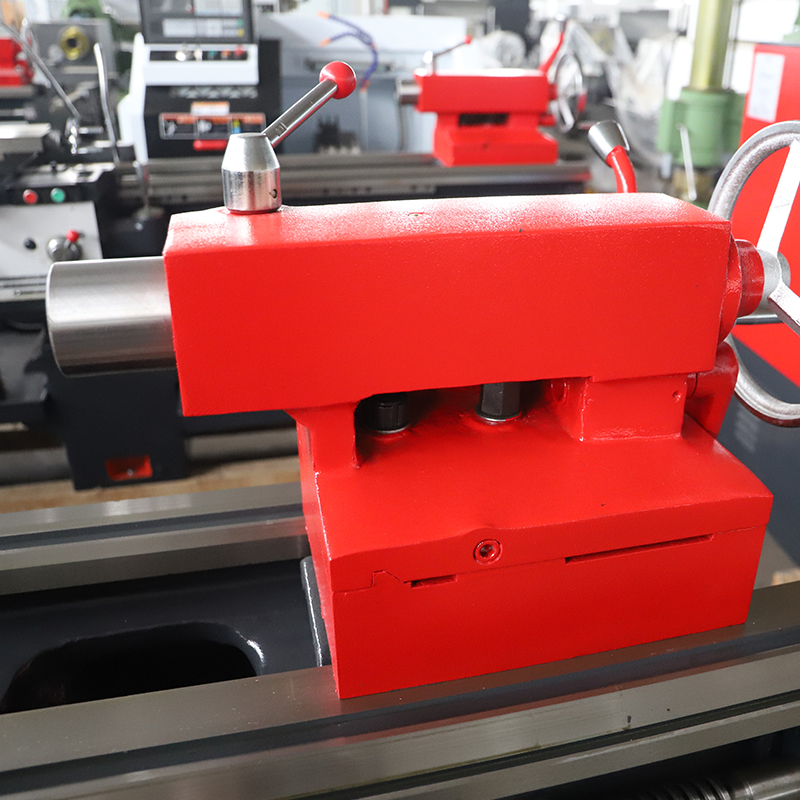

| 尾座套筒直徑 | mm | 75 | |||||
| 尾座套簡 大行程 | mm | 150 | |||||
| 尾座套筒錐孔 | 莫氏 | M5 | |||||
| 標準刀架形式 | 類型 | 立式四工位 | |||||
| 刀具支承面至主軸Φ心 | mm | 約28 | |||||
| Φ刀架回轉角度值 | ° | ±90° | |||||
| 刀具尺寸 | 刀具截面 | mm | 25×25 | ||||
| 鏜刀桿直徑 | mm | Φ20，Φ25 | |||||
| 主電機功率 | kW | 7.5(標配) | |||||
| 冷卻液電泵 | 參數 | 90瓦，流量25L/min | |||||
| 進給快速移動電機 | 參數 | 250瓦。1360/rpm | |||||
| 照明工作燈 | 型號 | JC28B 24V 40W | |||||
| 機床重量 (凈重) | 頂尖距 | 750 | kg | 約1915 | 1935 | 約1990 | 2010 |
| 1000 | 約1990 | 2010 | 約2040 | 2060 | |||
1500 | 約2190 | 2210 | 約2240 | 2260 | |||
| 2000 | 約2450 | 2470 | 約2500 | 2520 | |||
| 機床外形尺寸 (長×寬×高) | 頂尖距 | 750 | mm | 2240×(886×1235) | 2240×(910×1275) | ||
| 1000 | 2490×(886×1235) | 2490×(910×1275) | |||||
1500 | 2990×(910×1275) | 2990×(910×1275) | |||||
| 2000 | 3490×(886×1235) | 3490×(910×1275) | |||||
